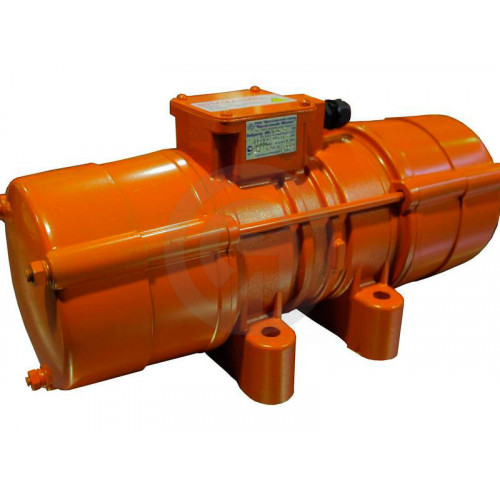

Вибратор площадочный КРАСНЫЙ МАЯК ИВ-104Б-6 - электромеханический общего назначения с круговыми колебаниями: Это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область примененияВибратор площадочный КРАСНЫЙ МАЯК ИВ-104Б-6 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работыВибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.
Габаритные размеры
L B H L1 A A1 D h 515 235 250 175 130 190 17 60
| Характеристики | |
| Вынуждающая сила, кН | 2.7 .. 5.5 |
| Габаритные размеры, мм | 515х235х250 |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
| Масса, кг | 33 |
| Напряжение, В | 380 |
| Номин. потреб. мощность кВт | 0.53 |
| Присоединительные размеры, мм | 130х190 |
| Средняя наработка до отказа, часы | 900 |
| Статический момент, кг.см | 25.0 .. 50.0 |
| Частота вибрации, Гц | 16,7 |
| Частота колебаний синхронная, Мин.-1 | 1000 |
| Частота тока, Гц | 50 |
КРАСНЫЙ МАЯК ИВ-104Б-6 380В площадочный вибратор, КРАСНЫЙ МАЯК, Классическая серия
