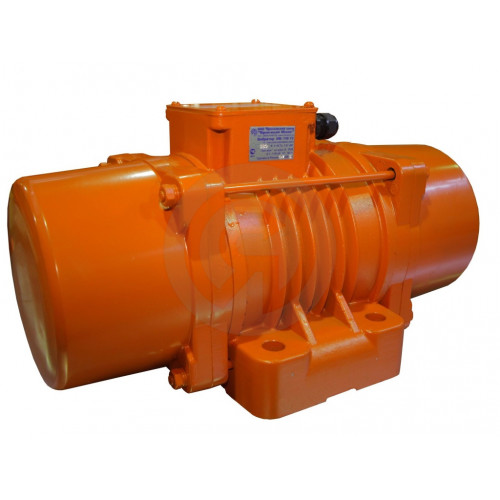

Вибратор площадочный КРАСНЫЙ МАЯК ИВ-106Э - электромеханический общего назначения с круговыми колебаниями: Это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область примененияВибратор площадочный КРАСНЫЙ МАЯК ИВ-106Э - предназначен для возбуждения вибрации в установках мельничного оборудования.
Принцип работыВибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.
Габаритные размерыL B H L1 A A1 D h 460 300 280 185 130 240 22 60
| Характеристики | |
| Вынуждающая сила, кН | 2,5 .. 5,0 |
| Габаритные размеры, мм | 460х300х280 |
| Масса, кг | 41 |
| Напряжение, В | 380 |
| Номин. потреб. мощность кВт | 1.07 |
| Номинальное напряжение, В | 380 |
| Номинальный выходной ток, А | 2,3 |
| Присоединительные размеры, мм | 130х240 |
| Средняя наработка до отказа, часы | 700 |
| Статический момент, кг.см | 10 .. 20 |
| Частота вибрации, Гц | 25 |
| Частота колебаний синхронная, Мин.-1 | 1500 |
| Частота тока, Гц | 50 |
