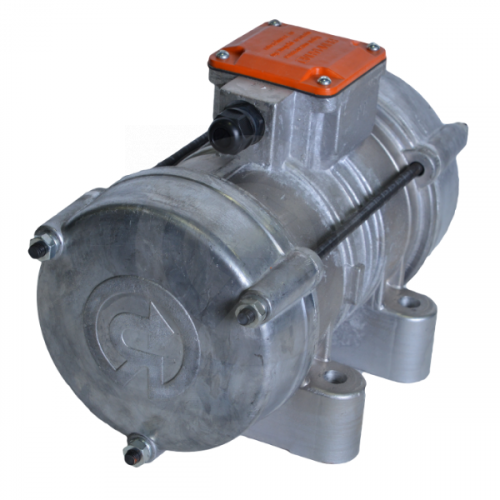

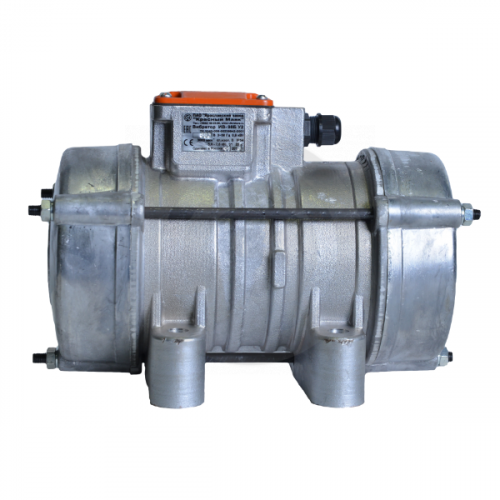

Вибратор КРАСНЫЙ МАЯК ИВ-98Б общего назначения – это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область примененияВибратор КРАСНЫЙ МАЯК ИВ-98Б предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работыВибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.
Габаритные размерыL B H L1 A A1 D h 365 235 250 175 130 190 17 60
| Характеристики | |
| Вынуждающая сила Макс., кН | 11 |
| Вынуждающая сила Мин., кН | 5 |
| Вынуждающая сила, кН | 5.6 .. 11.3 |
| Габаритные размеры, мм | 365х235х250 |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
| Масса, кг | 20 |
| Напряжение, В | 380 |
| Номин. потреб. мощность кВт | 0.9 |
| Присоединительные размеры, мм | 130х190 |
| Средняя наработка до отказа, часы | 700 |
| Статический момент, кг.см | 5.7 .. 11.4 |
| Тип двигателя | Асинхронный трехфазный с короткозамкнутым ротором |
| Тип обмотки | Алюминиевая обмотка |
| Частота вибрации, Гц | 50 |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Частота тока, Гц | 50 |
ИВ-98Б 380В площадочный вибратор, КРАСНЫЙ МАЯК, Классическая серия
