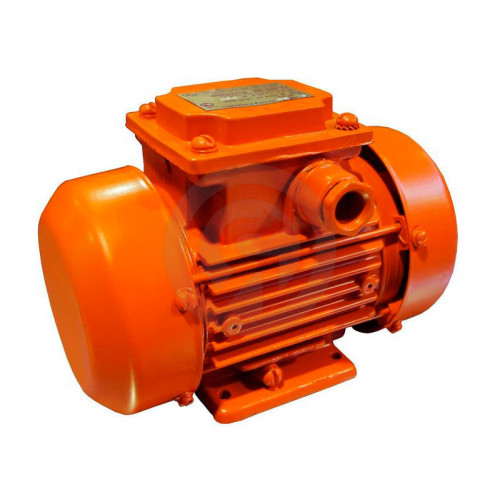

Вибратор ЭВ-320-4 - электромеханический общего назначения с круговыми колебаниями: Это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область примененияВибратор ЭВ-320-4 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работыВибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.
Габаритные размерыL B H L1 A A1 D h 191 117 132 - 63 80 5,8 6
| Характеристики | |
| Вынуждающая сила, кН | 0.12 .. 0.25 |
| Габаритные размеры, мм | 191х117х132 |
| Масса, кг | 4.6 |
| Напряжение, В | 380 |
| Номин. потреб. мощность кВт | 0.18 |
| Присоединительные размеры, мм | 63х80 |
| Средняя наработка до отказа, часы | 900 |
| Статический момент, кг.см | 0.5 .. 1.0 |
| Частота вибрации, Гц | 25 |
| Частота колебаний синхронная, Мин.-1 | 1500 |
| Частота тока, Гц | 50 |
КРАСНЫЙ МАЯК ЭВ-320-4 380В площадочный вибратор, КРАСНЫЙ МАЯК, Классическая серия
