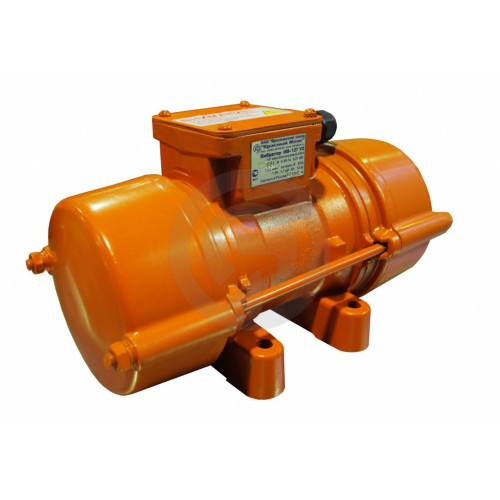

Вибратор ИВ-127 – это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область примененияВибраторы ИВ-127 предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работыВибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.
Габаритные размерыL B H L1 A A1 D h 350 180 200 140 100 145 13 40
| Характеристики | |
| Вынуждающая сила, кН | 1.25 .. 2.5 |
| Габаритные размеры, мм | 350х180х200 |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
| Масса, кг | 13 |
| Напряжение, В | 380 |
| Номин. потреб. мощность кВт | 0.27 |
| Присоединительные размеры, мм | 100х145 |
| Средняя наработка до отказа, часы | 700 |
| Статический момент, кг.см | 5.1 .. 10.2 |
| Частота вибрации, Гц | 25 |
| Частота колебаний синхронная, Мин.-1 | 1500 |
| Частота тока, Гц | 50 |
КРАСНЫЙ МАЯК ИВ-127 380В площадочный вибратор, КРАСНЫЙ МАЯК, Классическая серия
