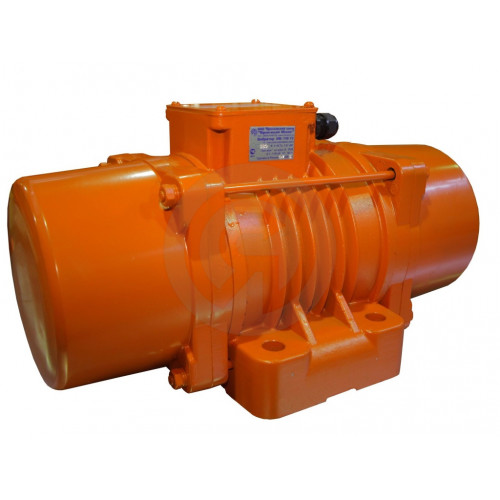

Вибратор ИВ-106 - электромеханический общего назначения с круговыми колебаниями: Это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область примененияВибратор ИВ-106 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работыВибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.
Габаритные размеры
L B H L1 A A1 D h 535 300 280 185 130 240 22 60
| Характеристики | |
| Вынуждающая сила, кН | 6.1 .. 12.25 |
| Габаритные размеры, мм | 535х300х280 |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
| Масса, кг | 50 |
| Напряжение, В | 380 |
| Номин. потреб. мощность кВт | 1.07 |
| Присоединительные размеры, мм | 130х240 |
| Средняя наработка до отказа, часы | 700 |
| Статический момент, кг.см | 25.0 .. 50.0 |
| Тип двигателя | Асинхронный трехфазный с короткозамкнутым ротором |
| Частота вибрации, Гц | 25 |
| Частота колебаний синхронная, Мин.-1 | 1500 |
| Частота тока, Гц | 50 |
КРАСНЫЙ МАЯК ИВ-106 380В площадочный вибратор, КРАСНЫЙ МАЯК, Классическая серия
