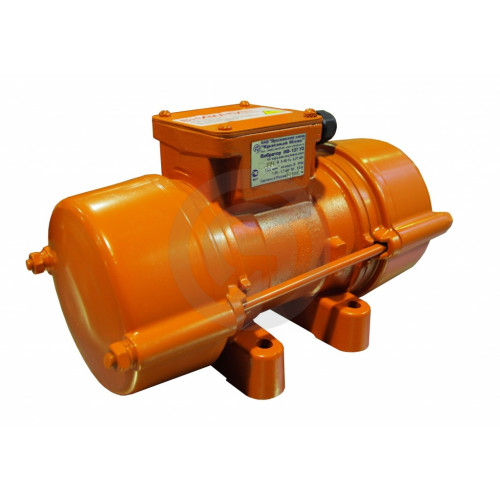

Вибратор ИВ-127Э - электромеханический общего назначения с круговыми колебаниями: Это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область примененияВибратор ИВ-127Э предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работыВибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.
Габаритные размерыL B H L1 A A1 D h 300 180 200 140 100 145 13 40
| Характеристики | |
| Вынуждающая сила, кН | 0.63 ..1.25 |
| Габаритные размеры, мм | 350х180х200 |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
| Количество полюсов | 4 |
| Масса, кг | 12 |
| Модель двигателя | Дебалансный, регулируемый |
| Напряжение, В | 380 |
| Номин. потреб. мощность кВт | 0.27 |
| Присоединительные размеры, мм | 100х145 |
| Средняя наработка до отказа, часы | 700 |
| Статический момент, кг.см | 2.55 .. 5.1 |
| Тип двигателя | Асинхронный трехфазный с короткозамкнутым ротором |
| Частота колебаний синхронная, Мин.-1 | 1500 |
| Частота тока, Гц | 50 |
КРАСНЫЙ МАЯК ИВ-127Э 380В площадочный вибратор, КРАСНЫЙ МАЯК, Классическая серия
