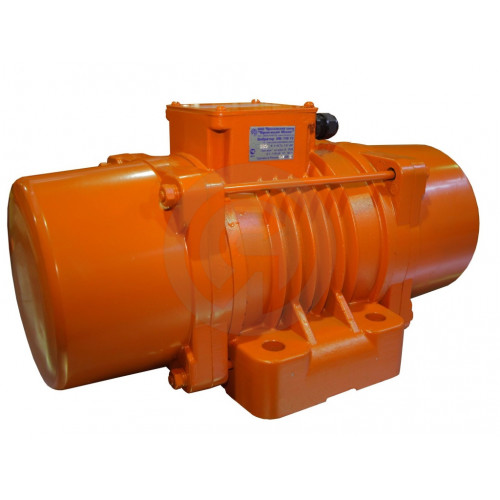

Вибратор электромеханический общего назначения с круговыми колебаниями КРАСНЫЙ МАЯК ИВ-106Н от Ярославского завода КРАСНЫЙ МАЯК – это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента. Такой вибратор обладает повышенной пыле- влаго- защищенностью, чугунным щитом, повышенной прочностью обмоток, селективной сборкой. Повышенный рабочий ресурс до 3000 часов.
Область примененияВибратор площадочный КРАСНЫЙ МАЯК ИВ-106Н предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работыВибратор поверхностный представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.
| Характеристики | |
| Вынуждающая сила, кН | 6.1 .. 12.25 |
| Габаритные размеры, мм | 535х300х280 |
| Гарантия | 24 месяца со дня отгрузки, 18 месяцев со дня ввода в эксплуатацию |
| Масса, кг | 56 |
| Напряжение, В | 380 |
| Номин. потреб. мощность кВт | 1.07 |
| Присоединительные размеры, мм | 130х240 |
| Средняя наработка до отказа, часы | 3000 |
| Статический момент, кг.см | 25.0 .. 50.0 |
| Частота колебаний синхронная, Мин.-1 | 1500 |
| Частота тока, Гц | 50 |
КРАСНЫЙ МАЯК ИВ-106Н 380В площадочный вибратор, КРАСНЫЙ МАЯК, Повышенной надежности
