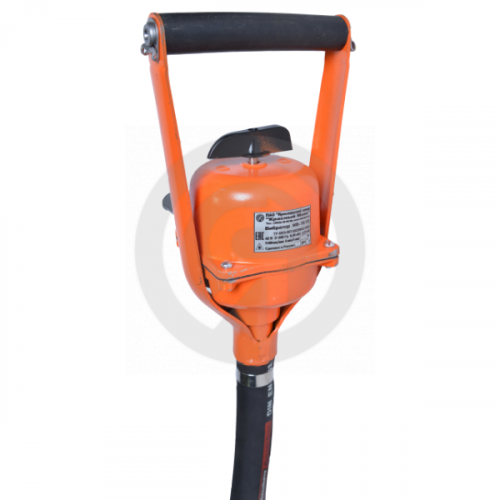

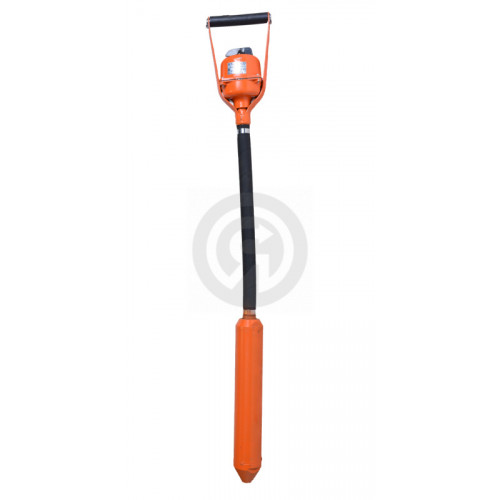

Вибратор глубинный КРАСНЫЙ МАЯК ИВ-102А состоит из вибронаконечника и рукоятки с корпусом выключателя, соединенных между собой рези¬но-тканевым рукавом. Питание вибратора осуществляется от преобразователя частоты тока типа ИСП-01 (мощность 1,5 кВт, входное напряжение 220В, частота тока 50 Гц, выходное напряжением 42 В, частота тока 200 Гц) или преобразователя большей мощности, обеспечивающего номинальное напряжение при работе вибратора.
Область примененияВибратор глубинный ИВ-102А предназначен для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования в гидротехническом строительстве, а также при изготовлении бетонных и железобетонных изделий для сборного строительства с шагом между стержнями арматуры не менее 1,5 диаметра вибронаконечника.
Принцип работыВ герметически закрытом корпусе вибронаконечника встроены трехфазный асинхронный электродвигатель с короткозамкнутым ротором и дебаланс, при вращении которых возникает вынуждающая сила. Смазка подшипников осуществляется веретенным маслом, залитым в нижнюю часть корпуса вибронаконечника.
| Характеристики | |
| Габаритные размеры в транспортном положении ДхШхВ, мм | 700х240х700 |
| Габаритные размеры, мм | 1260х130х180 |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
| Диаметр рабочей части вибронаконечника, мм | 75 |
| Длина рабочей части вибронаконечника, мм | 440 |
| Длина рукава, мм | 520 |
| Масса, кг | 13 |
| Мощность потребляемая, кВт | 1 |
| Номин. потреб. мощность кВт | 0 |
| Производительность, м³/ч | 19 |
| Радиус действия, мм | 530 |
| Средняя наработка до отказа, часы | 13 |
| Частота колебаний синхронная, Мин.-1 | 12000 |
| Частота тока, Гц | 200.0000 |
