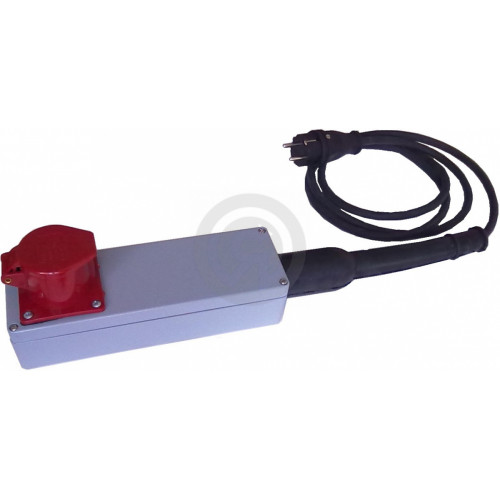

Преобразователь частоты КРАСНЫЙ МАЯК ИСП 04К (220/2.5) с розеткой

Описание

КРАСНЫЙ МАЯК ИСП 04К (220/2.5) с розеткой представляет собой электронный преобразователь частоты и напряжения с естественным охлаждением, предназначен для управления трехфазным асинхронным двигателем глубинного высокочастотного вибратора (уплотнение бетонных смесей) как отечественного, так и импортного производства (таких фирм, как ENAR, WACKER, LAE, DYNAPAC, TREMIX). Преобразователь изготавливается в двух исполнениях: встраиваемый преобразователь (подключение к вибратору с помощью резинового рукава через неразъемное соединение) и с розеткой.
Основным отличием от аналогов является наличие активного корректора коэффициента мощности (ККМ). ККМ обеспечивает близкую к синусоидальному форму потребляемого от сети тока и значительно расширяет диапазон допустимых входных напряжений.

Преимущества преобразователя с корректором

Близкая к синусоидальной форма потребляемого тока уменьшает нагрев питающих кабелей и элементов коммутации (особенно это существенно при групповом использовании)

Широкий диапазон допустимого питающего напряжения обеспечивает надежную эксплуатацию даже при работе от генератора и при провалах входного напряжения, при питании с помощью переносок большой длины

Принцип работы

Инвертор КРАСНЫЙ МАЯК ИСП 04К (220/2.5) с розеткой преобразует однофазное сетевое напряжение частотой 50Гц в трехфазное высокочастотное напряжение 220В 200Гц. Преобразователь обеспечивает плавный пуск двигателя глубинного вибратора и защиту от перегрузок (ограничение максимального тока и запрет работы при обрыве в выходной фазе).

Зависимость характеристик преобразователя от тока и диаметра вибратора Номинальный ток вибратора, АДиаметр, ммДиапазон напряжений питания, ВРежим работы До 138 | 50100 - 260Непрерывный 1 - 1,650 | 60120 - 260Непрерывный 1,6 - 2,560150 - 260S2 (30мин/15мин)
