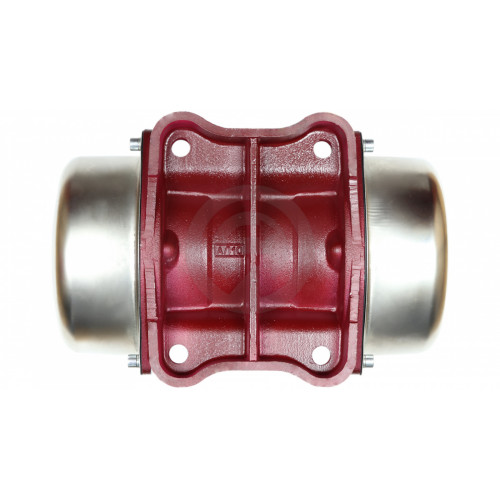

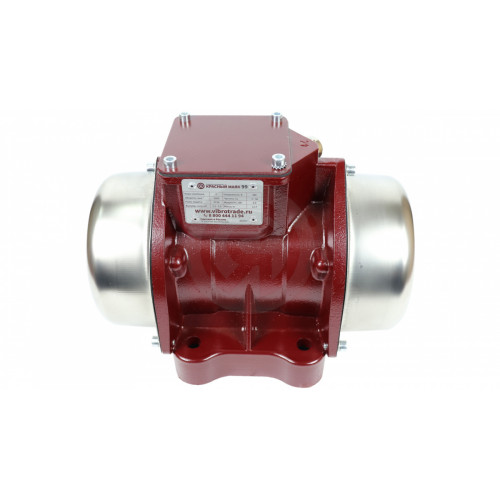

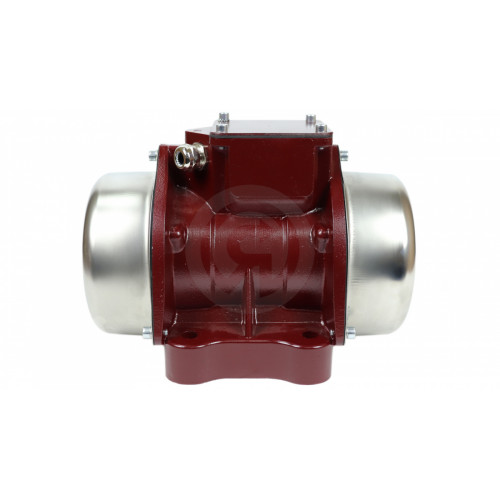

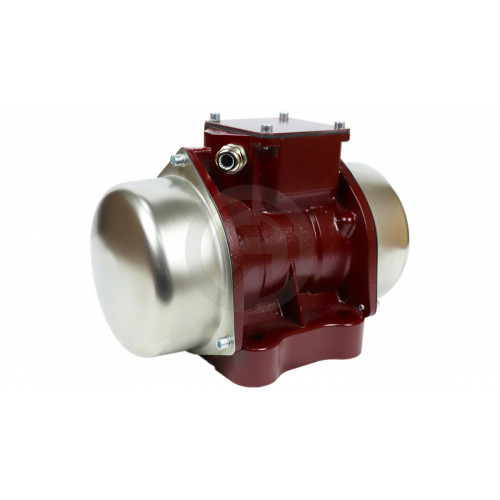

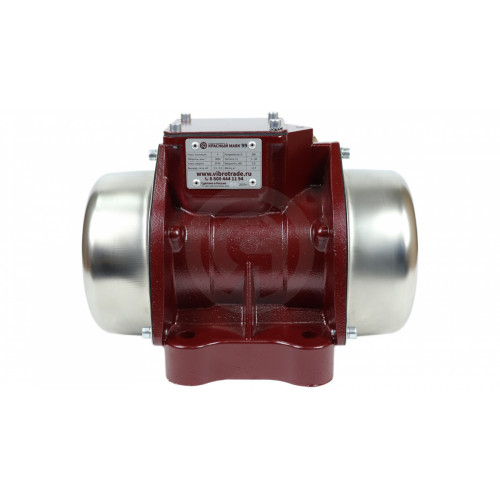

Встречайте! Новинка от Ярославского завода КРАСНЫЙ МАЯК - площадочный вибратор КРАСНЫЙ МАЯК 99
Новое поколение вибраторов ИВ-99БСовершенно новая прогрессивная серийная модель, превосходящая ИВ-99Б за счет глубокой модернизации производства.
Увеличенный ресурс и расширенная гарантияСрок службы вибратора увеличился в x10 раз до 5 000 моточасов, а гарантия в х2 раза до 24 месяцев с момента ввода в эксплуатацию.
Совершенно новая конструкцияАбсолютно новый электродвигатель и усиленные подшипники в современном надежном корпусе.
Улучшенные характеристикиУвеличенная жесткость подшипниковых узлов и корпуса значительно повысили качество вибрационного воздействия, сохранив энергоэффективность.
А именно обновленный статор, обеспечивающий повышенный пусковой момент. Использование холодной сварки, а также обмотки статора на современном швейцарском оборудовании значительно улучшили ее надежность при воздействии механических нагрузок, а двойная вакуумная пропитка усиливает электроизоляцию изделия и увеличивает сохранность статора в самых жестких режимах работы вибратора.
Чугунный подшипниковый щит с установленными в нем усиленными подшипниками позволили многократно усилить ресурс важнейшего узла вибратора. В результате многолетнего опыта для обеспечения надежной работы подшипников были разработаны и внедрены специальные скользящие посадки для сопряжения подшипников с валом и посадки с натягом для сопряжения подшипников со щитом.
Конструкция новой станины, равномерно распределяет нагрузку и более качественно передает вибрации на обрабатываемое изделие. Добавлены ребра жесткости, которые полностью исключают обрыв монтажных лап.
Быстросъемные кожухи для регулировки дебалансов. При снятии кожухов подшипниковый узел не затрагивается. Усложняющие процесс снятия кожухов шпильки заменены на удобные винты с внутренним шестигранником.
НазначениеВибраторы КРАСНЫЙ МАЯК 99 предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Устройство и принцип работы- Присоединительные размеры Устройство
- 1 - коробка выводов,
- 2 - кабель токоподводящий,
- 3 - станина,
- 4 - статор,
- 5 - ротор,
- 6 - подшипник,
- 7 - подшипниковый щит,
- 8 - дебаланс,
- 9 - крышка.
Устройство вибратора КРАСНЫЙ МАЯК 99
| Характеристики | |
| Вынуждающая сила, кН | 2.5 .. 5.0 |
| Гарантия | 30 месяцев со дня отгрузки, 24 месяца со дня ввода в эксплуатацию |
| Масса, кг | 12.2 |
| Напряжение, В | 42 |
| Номин. потреб. мощность кВт | 0.5 |
| Средняя наработка до отказа, часы | 5000 |
| Статический момент, кг.см | 5.1 |
| Тип двигателя | асинхронный трехфазный с короткозамкнутым ротором |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Частота тока, Гц | 50 |
Площадочный вибратор КРАСНЫЙ МАЯК 99 (42В), КРАСНЫЙ МАЯК, Новейшая серия
