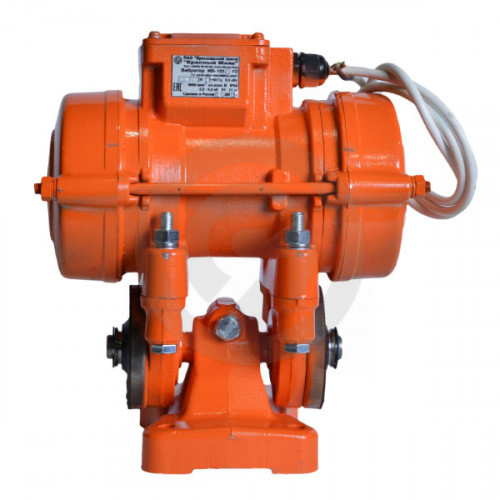

Вибратор ИВ-101Е электромеханический общего назначения с направленными колебаниями представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами.
Область примененияВибратор с направленными колебаниями ИВ-101Е предназначен для возбуждения направленных колебаний в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов других технологических работ. В частности, применяется на вибростолах малых габаритов Область применения Принцип работы
Дебалансы, вращаясь с валом ротора, создают вынуждающую силу. Круговые колебания, вызванные дебалансами, преобразуются в направленные благодаря шарнирному соединению возбудителя колебаний с вибромеханизмом.Устанавливается на маятниковую плиту.
| Характеристики | |
| Вынуждающая сила, кН | 5.0 |
| Модель вибратора | Дебалансный регулируемый |
| Номин. потреб. мощность кВт | 0.5 |
| Номинальное напряжение, В | 220 |
| Номинальный выходной ток, А | 1,75 |
| Статический момент, кг.см | 5.1 |
| Тип двигателя | Асинхронный трехфазный с короткозамкнутым ротором |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Частота тока, Гц | 50 |
