Описание
Двигатели асинхронные трехфазные с короткозамкнутым ротором серии 5А50МВ4 изготовлены в соответствии с ТУ 3300-002-00239942-99, регистрационный № 029/003218.
Такие двигатели имеют классическую конструкцию закрытых обдуваемых машин с центробежным вентилятором наружного обдува. Двигатель должен работать в закрытых помещениях и на открытом воздухе, режим работы продолжительный.
НазначениеЭлектродвигатели 5А50МВ4 380В предназначены для привода насосов, вентиляторов, дымососов и других механизмов, не требующих регулирования частоты вращения.
Исполнения- Двигатели выпускаются с одним рабочим концом вала следующих монтажных исполнений по ГОСТ 2479-79:
- IM1081 - на лапах,
- IM2081– на лапах с фланцем,
- IM2181 – на лапах с малым фланцем. Исполнительные размеры малого фланца FT55, FT65, FT75 с резьбовыми крепежными отверстиями М5,
- IM3081 – без лап с фланцем,
- IM3681 – без лап с малым фланцем.
| Характеристики | |
| Габаритные размеры в транспортном положении ДхШхВ, мм | 195х135х148 |
| Гарантия | 36 месяцев со дня отгрузки с завода, 30 месяцев с момента ввода в эксплуатацию |
| Исполнение | IM3681 FT75 |
| Масса, кг | 3.4 |
| Мощность потребляемая, кВт | 0.09 |
| Номинальное напряжение, В | 380 |
| Размеры, мм | 178х107х124 |
| Средняя наработка до отказа, часы | 20000 |
| Частота вращения, об/мин | 1380 |

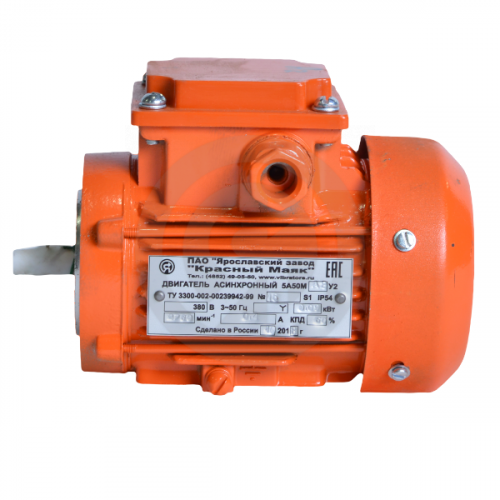

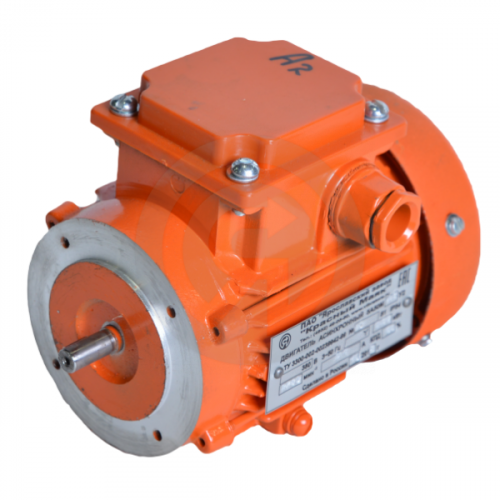

Электродвигатель 5А50МВ4 380В IM3681, КРАСНЫЙ МАЯК, Электродвигатели 5А50
